Ersatzteillisten für Toro Roth / TORO Motor GTS-200
Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Ersatzteilliste 9

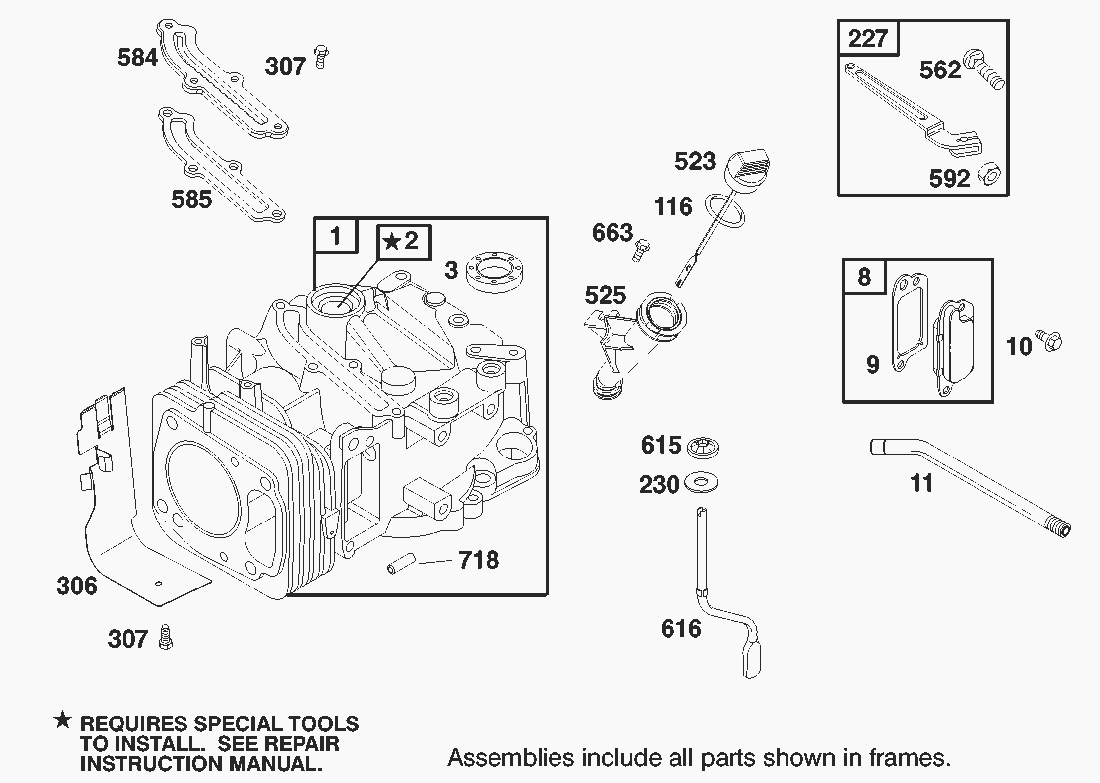

Pos.
Bezeichnung
Ersatzteilnummer
1
Zylinder
99-0900
2
Bushing
99-0911
3
Seal-Oil
99-0912
8
Entlueftungsventil
77-9260
9
Dichtung
99-0913
10
Schraube
99-0914
11
Entlueftungsschlauch
99-0915
116
O.Ring
99-0916
227
Reglerhebel
99-0917
230
Scheibe
99-0918
306
Luftleitblech
99-0919
307
Schraube
99-0920
523
Oelmesstab
77-7260
525
Rohr F. Oelmesstab
99-0906
562
Screw-Hex.
99-0921
584
Baffle-Cylinder
99-0922
585
Dichtung
99-0923
592
Nut-Hex.
99-0924
615
Sicherungsscheibe
99-0925
616
Reglerachse
99-0926
663
Schraube
99-0927
718
Zentrierstift
99-0928
Pos.
Bezeichnung
Ersatzteilnummer
5
Zylinderkopf
99-0929
7
Zylinderkopfdichtung
99-0930
13
Schraube
99-0931
33
Auslassventil
99-0932
34
Einlassventil
99-0933
35
Ventilfeder
99-0934
40
Ventilteller
99-0935
45
Ventilstoessel
99-0936
155
Kopfplatte
99-0938
189
Ball-Rocker Arm
99-0939
238
Ventilkappe
99-0940
305
Schraube
99-0942
337
Zuendkerze
77-7330
354
383
Wrench-Spark Plug
99-0944
635
Zuenkerzenkappe
77-9190
830
Stehbolzen
99-0945
836
Schraube
99-0941
868
Dichtring
99-0946
883
Auspuffdichtung
99-0947
993
DICHTUNG
99-6264
1022
Gasket-Rocker Cover
99-0907
1023
Ventildeckel
98-9211
1026
Stoesselstange
99-0949
1029
Arm-Rocker
99-0950
1034
Guide-Push Rod
99-0951

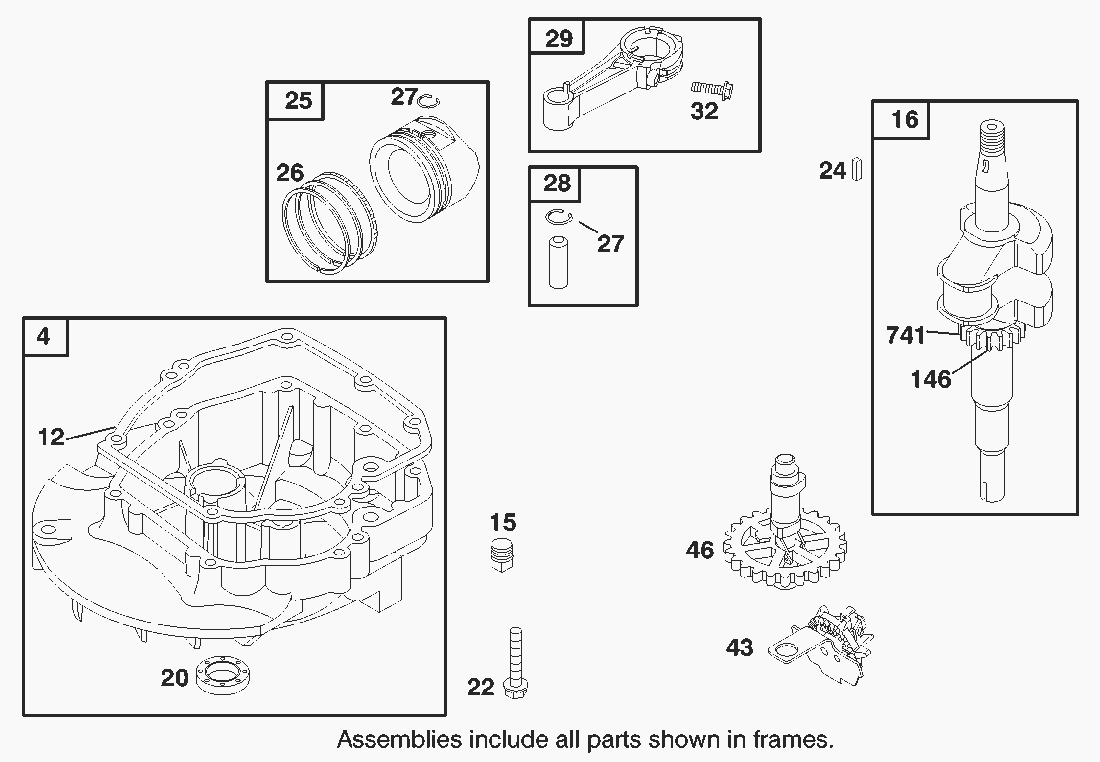

Pos.
Bezeichnung
Ersatzteilnummer
4
Oelwanne
99-0952
12
Oelwannendichtung
99-0953
15
Oelablasstopfen
99-0954
16
Crankshaft
98-9214
20
Simmerring
77-7570
22
Screw-Hex. Screw-Hex. (One (1) Used in Hole Nearest Breather)
99-0956
24
Keil
77-8340
25
Kolben
99-0958
26
Kolbenringsatz
99-0959
27
Bolzensicherung
99-0960
28
Pin-Piston (Standard)
99-0961
29
Pleuel
99-0962
32
Screw-Connecting Rod
99-0963
43
Reglerzahnrad
99-0964
46
Nockenwelle
99-0965
146
Keil
99-0966
741
Zahnrad
99-0967

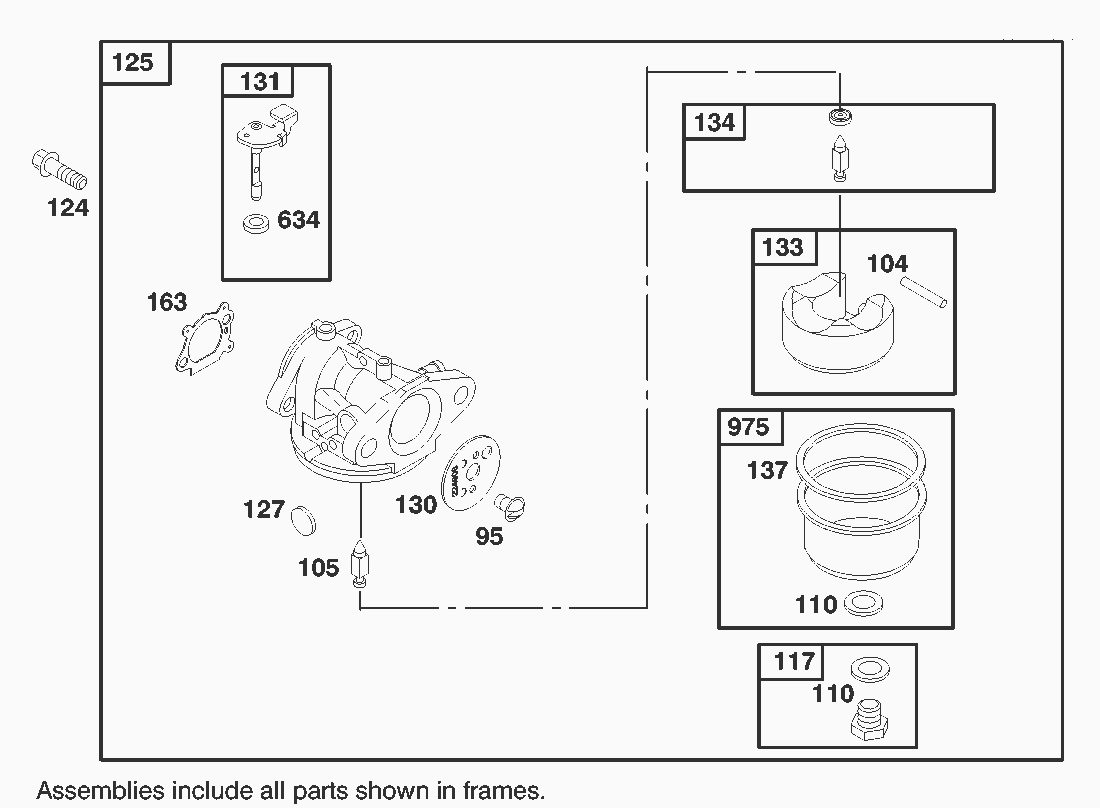

Pos.
Bezeichnung
Ersatzteilnummer
95
Schraube
99-0969
104
Schwimmerstift
99-0970
110
117
Jet-Main (Std.) Note: 99-1041 Jet-Main(High Altitude) 1
99-0971
124
Schraube
99-0972
125
Carburetor
99-0973
127
130
Drosselklappe
99-0974
131
Drosselachse
99-0975
133
Schwimmer
77-8170
134
Valve-Float (Includes Seat)
77-8110
137
163
Gasket-Air Cleaner
99-0976
634
975
Schwimmerkappe
99-0977

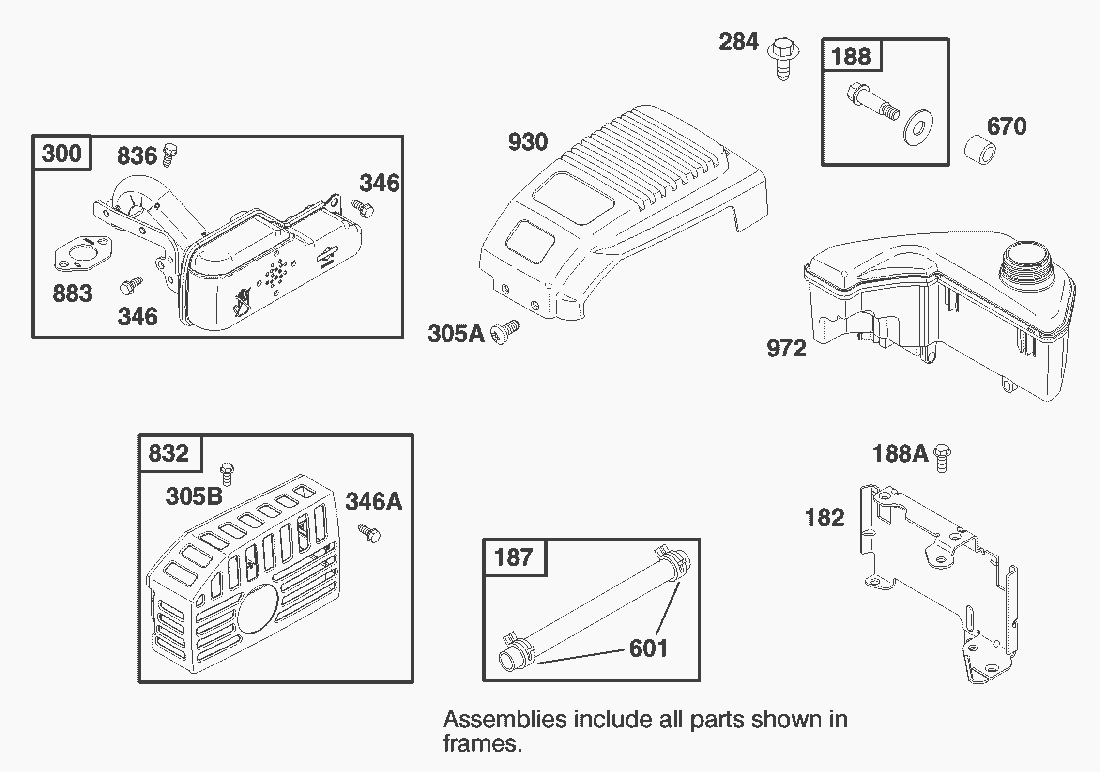

Pos.
Bezeichnung
Ersatzteilnummer
182
Bracket-Tank Mounting
98-9205
187
Baffle-Cylinder
99-0922
188
Schraube
99-0993
188
Schraube
98-9202
284
Schraube
99-0994
300
Auspuff
99-0995
305
Schraube
98-9204
305
Schraube
99-0998
346
Schraube
99-1047
346
Schraube
99-0999
601
Clamp-Hose
99-0996
670
Spacer-Fuel Tank
99-0997
832
Auspuffschutz
98-9206
930
Luefterhaube
98-9203
972
Benzintank
99-1000

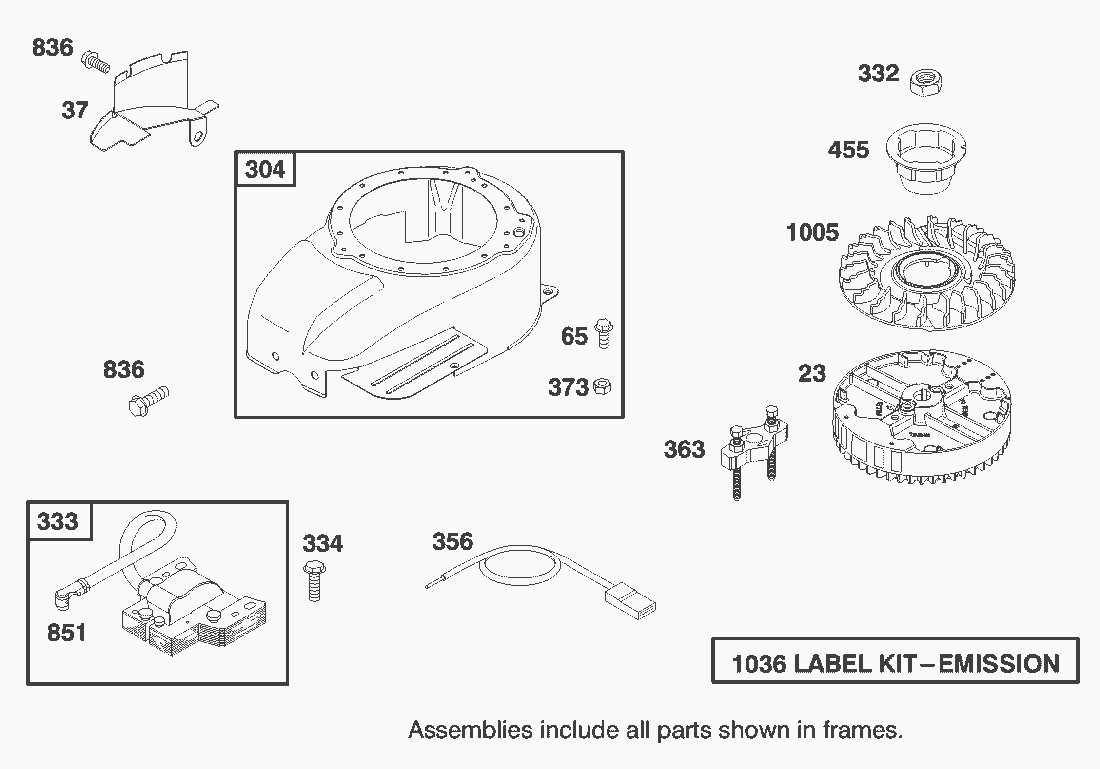

Pos.
Bezeichnung
Ersatzteilnummer
23
Schwungrad
99-1001
37
Schwungradabdeckung
99-0905
65
Schraube
99-1002
304
Luefterblech
99-1003
332
Schwungradmutter
99-1004
333
Zuendspule
99-1005
334
Schraube
99-1006
356
Kurzschlusskabel
99-1007
363
Puller-Flywheel
99-1008
373
Nut-Hex.
99-1009
455
Starterglocke
99-1010
851
Terminal-Spark Plug
77-9450
1005
Luefterrad
99-1015
1036
Label Kit-Emission
99-1016
Pos.
Bezeichnung
Ersatzteilnummer
55
Startergehaeuse
99-1048
56
Seilscheibe Mit Feder
94-1657
58
Rope-Starter (Cut To Suit)
94-1668
59
Seilklemme
77-7210
60
Startergriff
77-8520
456
Deckel
94-1659
459
Starterklinke
94-1654
461
Screw-Shoulder
94-1600
515
Spring-Torsion
94-1655
608
Ruecklaufstarter
98-9215

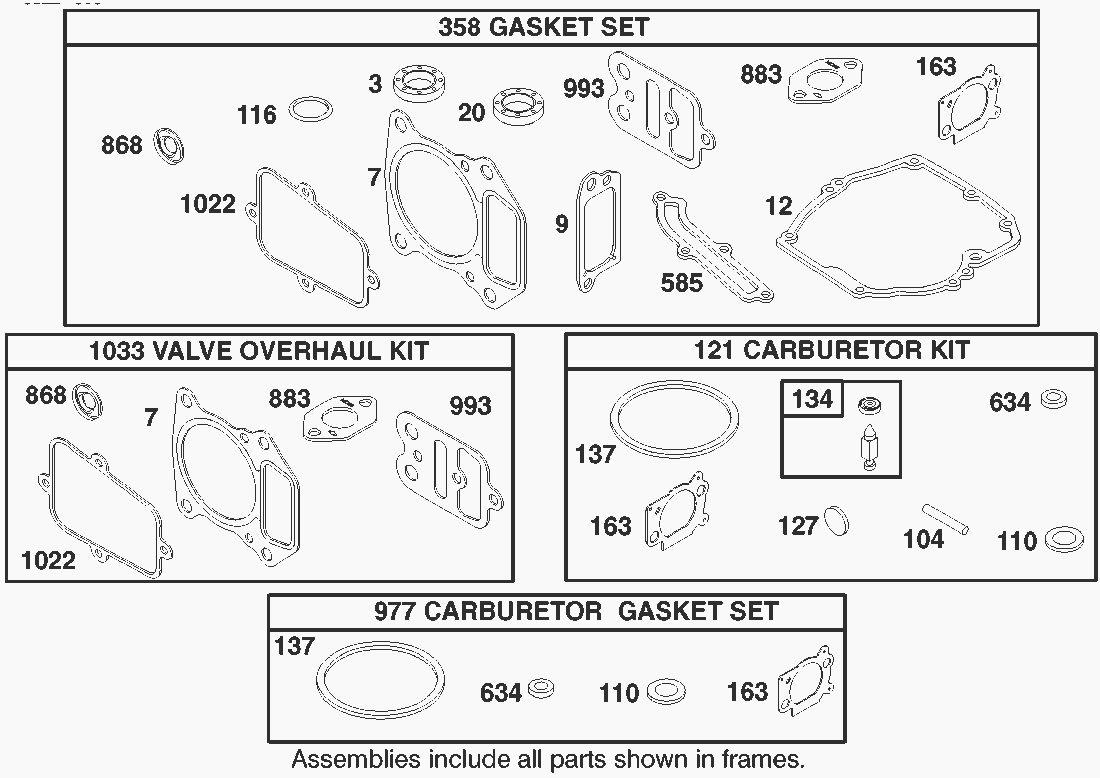

Pos.
Bezeichnung
Ersatzteilnummer
121
Carburetor Kit
99-0901
163
Jet-Main (Std.) Note: 99-1041 Jet-Main(High Altitude) 1
99-0971
358
Gasket Set
99-0902
977
Gasket Set-Carburetor
99-0903
993
Gasket-Plate
99-0948
1033
Gasket Set-Valve Overhaul
99-0904

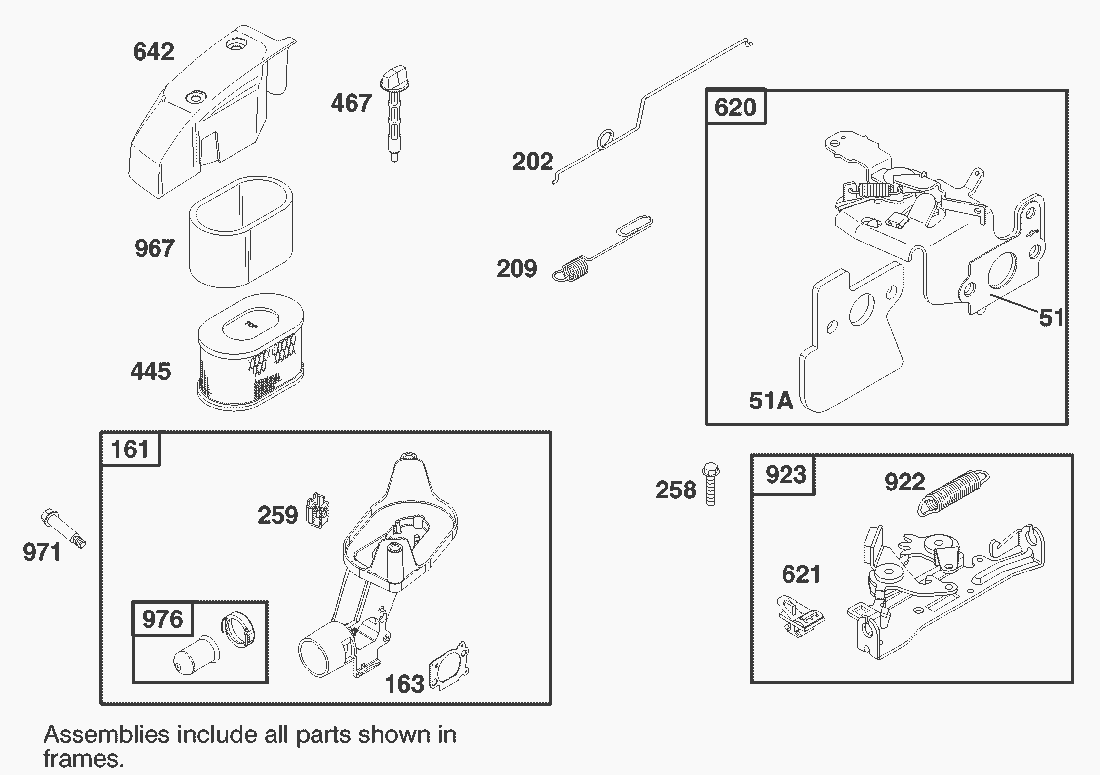

Pos.
Bezeichnung
Ersatzteilnummer
51
Dichtung
99-0968
51
Dichtung
99-0978
161
Ansaugstutzen
99-0979
202
Reglergestaenge
99-0981
209
Reglerfeder
99-0982
258
Schraube
99-0983
259
Kabeltuelle
99-0984
445
Filterpatrone
98-9212
467
Fluegelschraube
98-9208
620
Vergasergrundplatte
99-0985
621
Switch-Stop
99-0986
642
Luftfilterdeckel
98-9207
922
Bremsfeder
99-0987
923
Brake Assembly
99-0988
967
Vorfilter
99-0989
971
Schraube
99-0990
976
Primer
99-0991
