824 XL
>
612/38084
>
9900001
>
oberer Antrieb

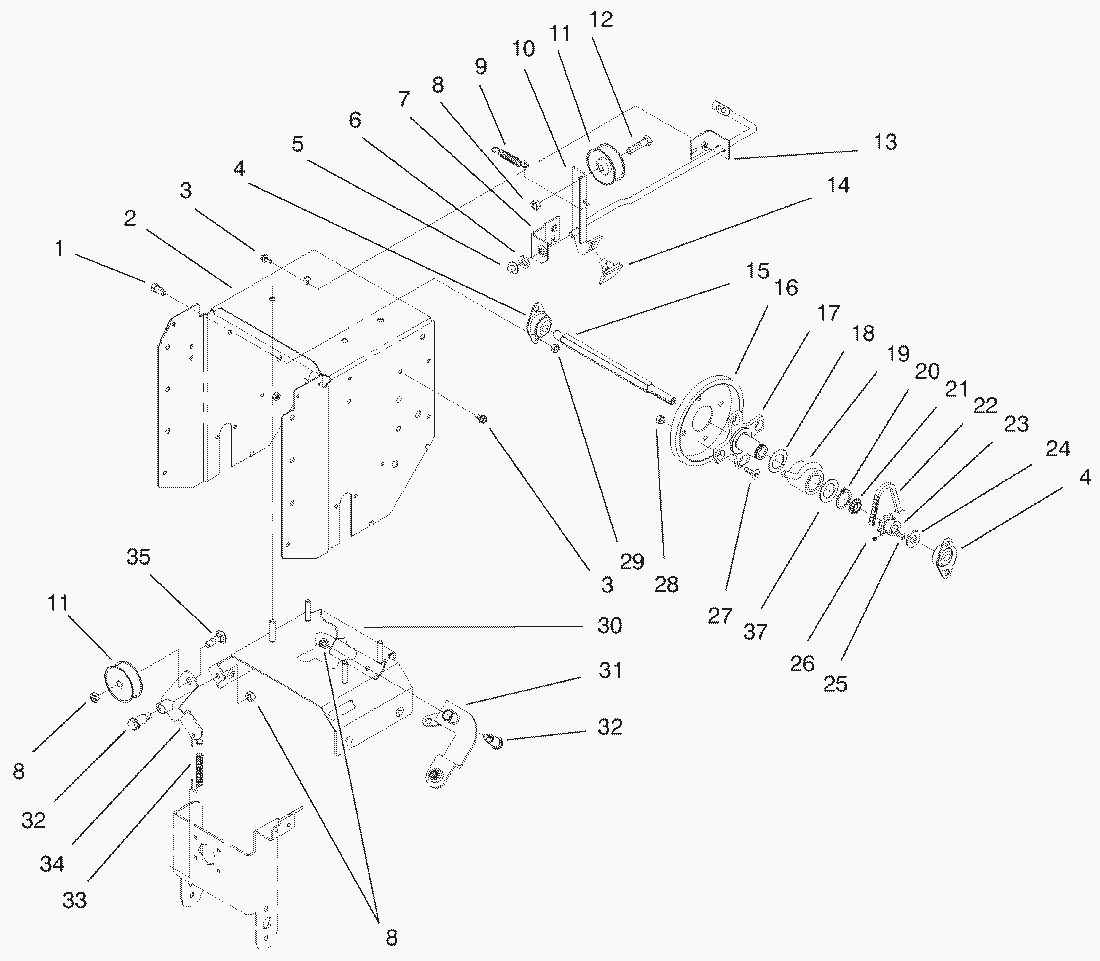

Ersatzteillisten für Toro Roth / TORO oberer Antrieb
Pos.
Bezeichnung
Ersatzteilnummer
1
Schraube
323-4
2
Frame
94-8852-01
3
Schraube
32144-4
4
Flanschlager
94-8824
5
Sicherungskappe
3290-320
6
Scheibe
3256-24
7
Winkelfuehrung
94-8829
8
Mutter
3296-59
9
Feder
53-7570
10
Kupplungsgestehange
94-8828-03
11
Riemenscheibe
3-4244
12
Schraube
323-29
13
Kupplungsgestaenge
94-8841
14
Bremsbelag
66-8060
15
Kupplungswelle
94-8816
16
Reibrad
40-8170
17
Mitnehmernabe
95-7931
18
Lagerscheibe
9547
19
Kupplungsring
94-8883
20
Sicherungsring
32151-36
21
Distanzbuechse
94-8862
22
Kette
20-1810
23
Kettenrad
5-9820
24
Scheibe
87-7270
25
Keil
94-8850
26
Schraube
3245-32
27
Schraube
322-3
28
MUTTER
3296-29
29
Mutter
3296-39
30
ASM-Brace/Stud
94-8851-01
31
Schaltarm
94-8821
32
Bolzen
94-8859
33
Zugfeder
94-8870
34
Spannarm
94-8864
35
Bolzen
3231-26
36
Washer-Special
9202594
37
Scheibe
98-2252
