Jonsered LM2150CMD (965160301) - Walk-Behind Mower (2008-02) PRODUCT COMPLETE Ersatzteile

PRODUCT COMPLETE LM2150CMD (965160301) - Jonsered Walk-Behind Mower (2008-02)

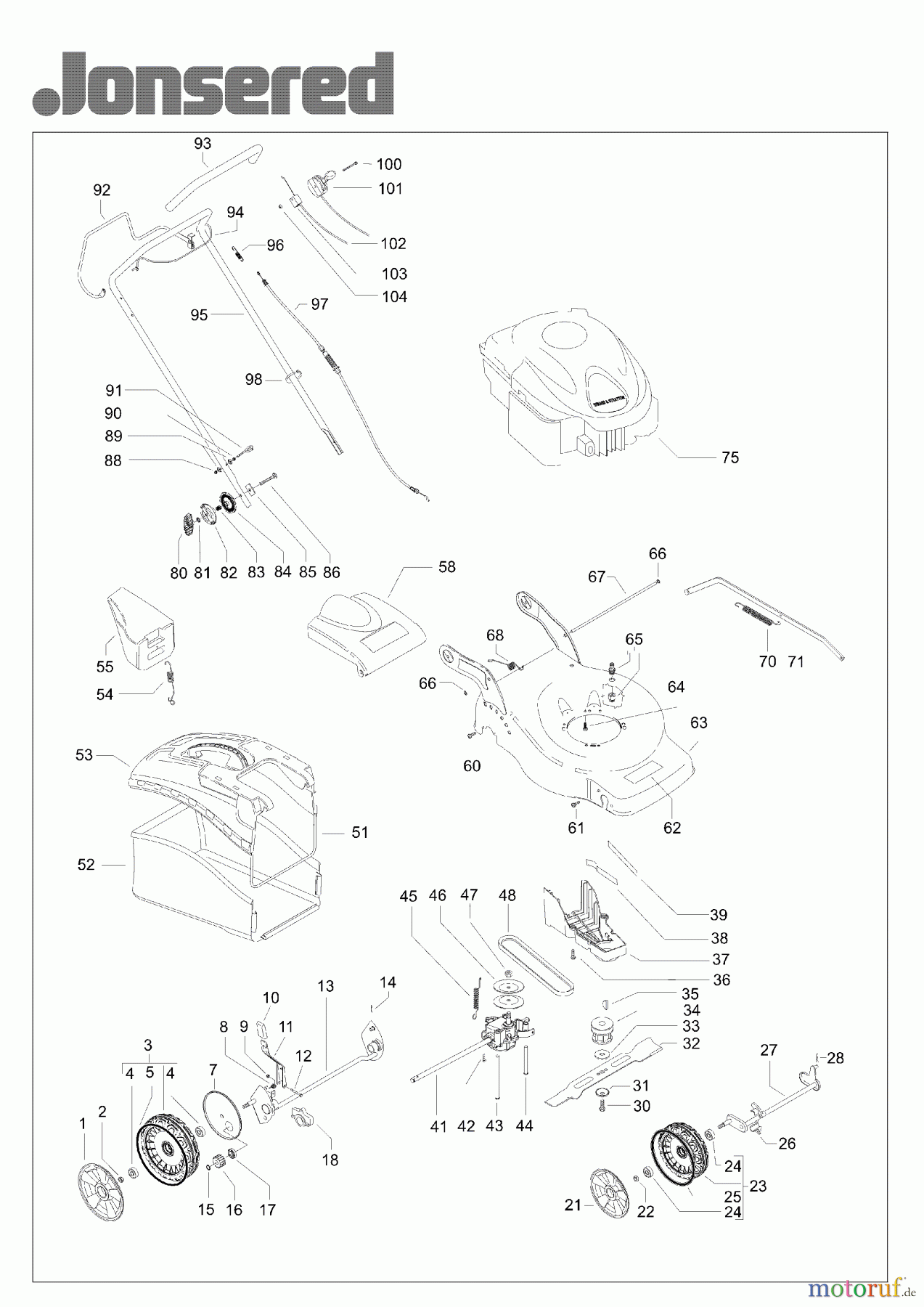

Hier finden Sie die Ersatzteilzeichnung für Jonsered Rasenmäher LM2150CMD (965160301) - Jonsered Walk-Behind Mower (2008-02) PRODUCT COMPLETE. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Jonsered Gerätes aus und bestellen Sie einfach online. Viele Jonsered Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

Häufig benötigte Jonsered LM2150CMD (965160301) - Walk-Behind Mower (2008-02) PRODUCT COMPLETE Ersatzteile

Riemenschutz

Artikelnummer: 544 46 23-01
Suche nach: 544 46 23-01
Hersteller: Jonsered
Jonsered Ersatzteil PRODUCT COMPLETE

24.68 €

für EU incl. MwSt., zzgl. Versand

BildNr	Artikel Nummer	Bezeichnung
1	544 44 61-01	Radabdeckung Ø210
2	504 85 78-01	Mutter M8
3	502 44 56-03	RAD KPL.
4	504 54 82-01	BALL BEARING
5	544 43 28-03	O-Ring
7	504 82 73-01	Staubdeckel
8	531 21 08-17	FEDER
9	531 20 84-92	Mutter M5
10	531 20 79-86	KNOPF
11	501 97 99-01	Hubhebel kpl.
12	538 23 58-07	Schraube M5x45
13	504 80 01-01	Hinterachse
14	531 20 66-53	Stift
15	531 20 87-72	SCHEIBE
16	544 34 23-01	Antriebsritzel
17	531 20 87-78	Lager
18	531 20 59-44	Stütze
21	544 44 59-01	Radabdeckung Ø 190
22	504 85 78-01	Mutter M8
23	502 44 50-03	Rad kpl.
24	504 54 82-01	BALL BEARING
25	544 43 31-03	O-Ring
26	531 20 50-57	Klammer
27	544 45 91-01	ACHSE
28	531 20 66-53	Stift
30	531 20 80-08	Schraube
31	531 20 72-37	SCHEIBE
32	504113301	Messer
33	531 20 72-43	SCHEIBE
34	531 20 50-48	NABE
35	531 20 49-07	KEIL
36	531 20 78-56	Schraube 5x10
37	544 46 23-01	Riemenschutz
38	504 04 61-01	Riemenführung
39	544 46 25-01	Verschleissschutz
41	544 34 32-03	Getriebebox
42	538 24 08-62	Schraube 4 x 18
43	504 10 31-01	Riemenführung
44	544 93 43-01	Riemenführung
45	544 93 47-01	Feder
46	504 54 79-01	PULLEY
47	504 54 80-01	NUT
48	504 10 33-01	Riemen Z30 10x765
51	531 21 35-88	Fangsackgestell
52	531 21 32-11	SACK
53	531 21 35-87	Fangkorboberteil
54	531 21 11-91	Feder
55	531 21 33-93	MulchCut-Einsatz
58	544 25 55-01	KLAPPE
60	531 20 82-16	Schraube 5x16
61	531 20 88-44	Schraube 4,3x16
62	531 21 29-34	Aufkleber
63	531 21 39-31	DECK
64	531 21 28-51	SCHRAUBE
65	531 20 58-48	Wasseranschluss, anthrazit
66	531 21 08-24	Federring
67	531 21 14-41	ACHSE
68	531 21 18-40	Feder
70	531 20 50-56	Feder
71	531 21 32-63	Gelenk
80	531 20 58-40	KNEBEL
81	531 20 49-22	Scheibe
82	531 21 14-74	Scheibe
83	531 21 14-76	Feder
84	531 21 14-73	Scheibe
85	531 21 15-81	Platte
86	531 21 14-80	Schraube M8x55
88	531 20 84-91	Mutter M6
89	531 20 49-61	SCHEIBE
90	531 20 71-65	Mutter M6
91	531 20 51-69	Stift
92	531 21 26-75	BÜGEL
93	531 21 07-25	Schutz
94	531 21 20-63	BÜGEL
95	531212069
96	531 21 05-73	Feder
97	544 90 80-02	KABEL
98	531 20 55-81	Klammer
100	531 21 35-17	Schraube M6x80
101	531 21 34-91	Regulierung
102	531 21 35-22	Bremsseil
103	531 20 80-43	Befestigung
104	531 20 84-91	Mutter M6
