Tanaka HTD-2522PF - 22" Hedge Trimmer Clutch Drum, Gear Case, Blades Ersatzteile

Clutch Drum, Gear Case, Blades HTD-2522PF - Tanaka 22" Hedge Trimmer

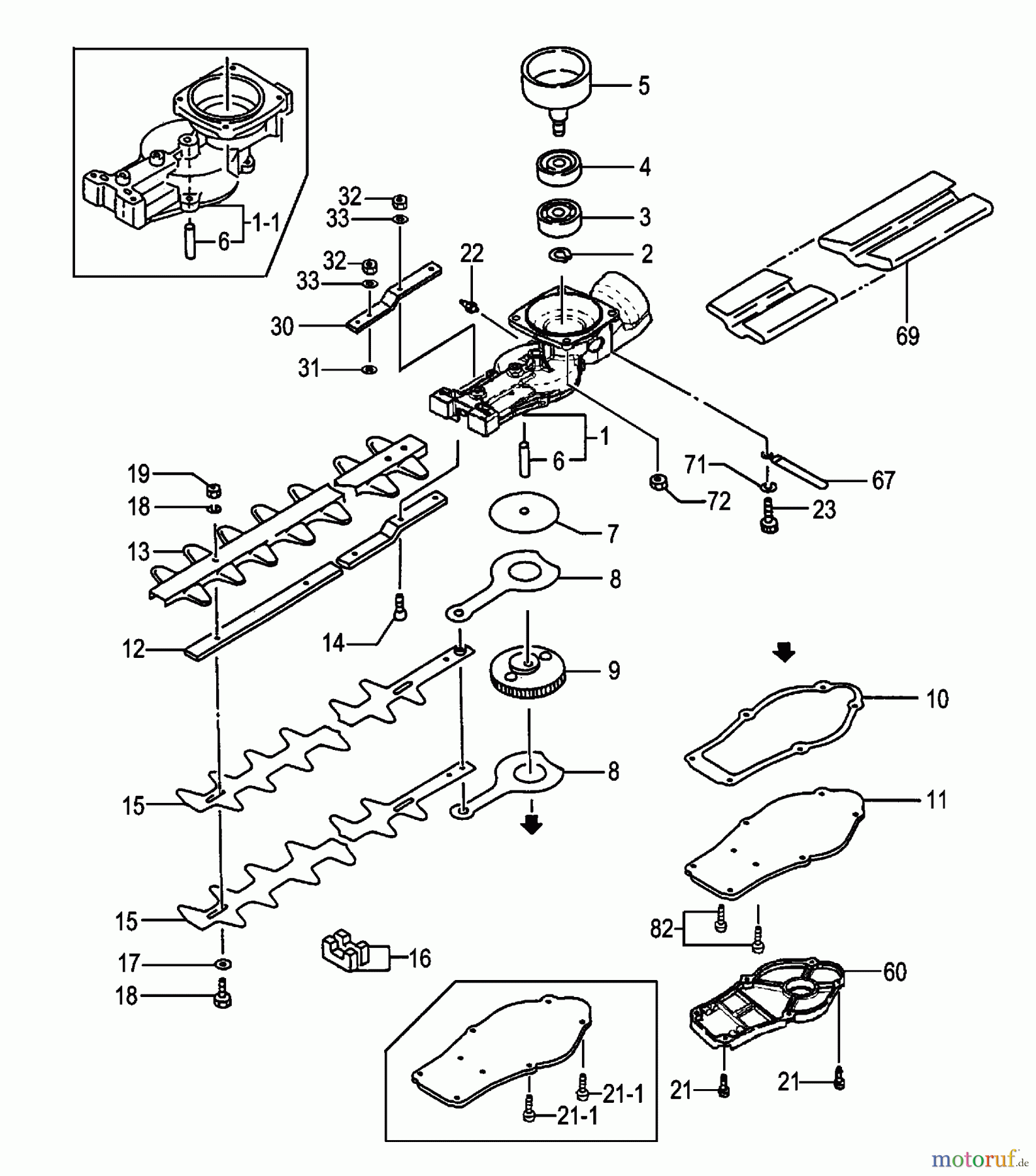

Hier finden Sie die Ersatzteilzeichnung für Tanaka Heckenscheeren HTD-2522PF - Tanaka 22" Hedge Trimmer Clutch Drum, Gear Case, Blades. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Tanaka Gerätes aus und bestellen Sie einfach online. Viele Tanaka Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1-1	668-8671	Getriebegehaeuse THT2100/S
1	668-8828	Winkelgetriebe
2	669-5285	Sicherungsring TBC500,TBC420/
3	669-5536	Kugellager verwende 625-6002
4	669-5538	Kugellager verwende 625-6002
5	668-8570	Kupplungstrommel 288-33180-80
6	668-8960	Bolzen fuer Getriebe THT1800,
7	668-6612	Fuehrungsplatte THT1800,s.TB.
8	668-6809	Pleuel f. Messerantrieb 101-
9	668-8974	Zahnrad THT 1800 307-33180-20
10	668-8909	Getriebegehaeusedichtung 303-
11	669-2100	Deckel THT1800,s.TB.
12	668-7135	Messerfuehrung 122-33160-21
12	668-7137	Messerfuehrung THT2100/S
13	668-7285	Schnittschutz 136-33160-20
14	669-5073	Schraube 6x16 990-52060-165
14	669-5075	Schraube
15	6687084	Messer Heckenschere A
16	668-6654	Fettabstreifer 085-33160-20
17	668-7187	Scheibe 129-33202-20
18	668-7160	Schraube fuer Heckensch. 124-
18	668-7158	Messerschraube M6 124-32287-20
19	668-7156
19	669-5170	Sicherungsmutter 991-82060-001
19	40927
21-1	669-5484	Schraube 4x10 THT2100 994-
21	668-4595	Schraube 4x12 TPH2211,TPH2510,
22	668-8643	Schmiernippel THT1800,THT2530/
23	669-5058	Schraube THT1800,THT210,
23	669-5495	Schraube
30	669-0764	Platte
31	668-4822	Spezialdichtung B THT2530/
32	669-5175	Mutter TBC 600/THT
33	668-4639	Scheibe -P219450, 992-01060-
60	668-8844	Getriebegehaeusedeckel
67	668-8008	Kabelklemme
69	668-7301	Messerschutz THT2100,s.TB
71	669-5219	Scheibe -P219450, siehe TB
72	669-5475	Mutter THT2530/2540
81	992-01060-011	Scheibe -P219450, siehe TB
82	994-61040-104	Schraube 4x10 THT2100,s.TB.
