Zurück zu
>
Roth / TORO
>
Handgeräte
>
Schneefräsen
>
zweistufig
>
824 XL
>
612/38084
>
7900001
>
Holm & Betätigungen

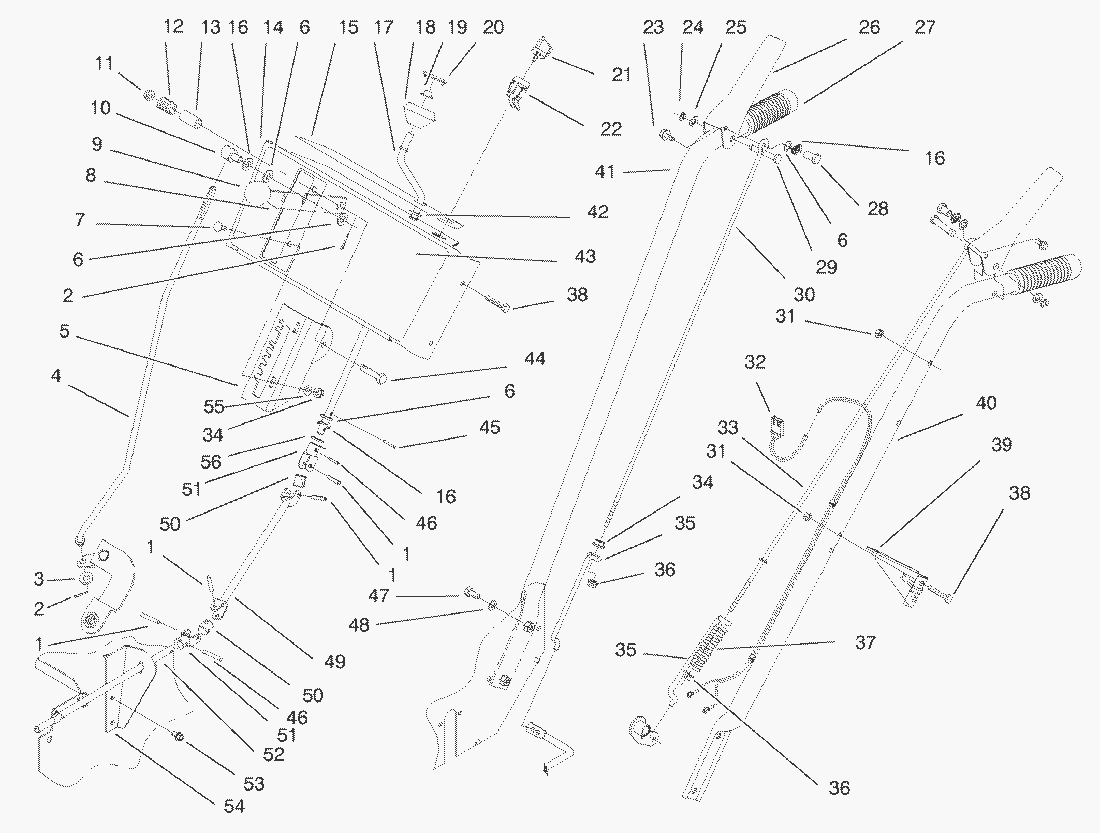

Ersatzteillisten für Toro Roth / TORO Holm & Betätigungen
Pos.
Bezeichnung
Ersatzteilnummer
1
Stift
32121-4
2
Splint
3272-4
3
Scheibe
3256-38
4
Gestaenge
94-9875
5
Mount-Speed Selector
94-8807
6
Scheibe
3256-24
7
Schraube
3229-11
8
Speed Selector
94-8806
9
Knob
233-21
10
Zapfen
110656
11
Flanschmutter
32128-13
12
Spring
37-9150
13
Distanzbuechse
40-8130
14
Panel-Control
94-8808
15
Decal-Control Panel Back (Only On: 38084)
93-8032
15
Decal-Control Panel Back (Only On: 38083)
93-8033
16
Washer-Spring
612586
17
Gestaenge
94-8810
18
Knopf
62-1320
19
Sicherungskappe
3290-320
20
Abdeckung
62-1520
21
Schluessel
63-8360
22
Zuendschloss
40-5940
23
Schraube
3234-13
24
Sicherungsring
32151-73
25
Scheibe
3256-23
26
Handgriff
63-3640
27
Griffgummi
74-1360
28
Huelse
47-4990
29
Pin-Control Lever
52-5600
30
Gestaenge
94-8838
31
MUTTER
3296-42
32
Kabelbaum
43-7390
33
Fahrgestaenge
94-8837
34
Mutter
32128-33
35
Fahrgestaenge
94-8836
36
Mutter
32128-32
37
Druckfeder
38-4520
38
Schraube
321-9
39
Bracket-Chute Crank Upper
94-8839
40
Handle-Left (Only On: 38083)
94-8805
40
Handle-Left (Only On: 38084)
94-8873
41
Handle-Right (Only On: 38083)
94-8804
